多層直線振動篩的概述

多層直線振動篩是一種常用于物料篩分和分級的機械設備。其設計結構包括多層篩網，每層篩網上都有不同規格的孔徑，通過振動篩分物料。這種設備通過振動力將物料分為不同粒度等級，從而實現對物料的篩分和分級。多層直線振動篩通常由振動馬達、篩箱、篩網等部件組成。振動馬達提供振動力，使物料在篩網上進行運動，實現篩分作用。每層篩網的孔徑大小不同，可以根據需要調整，以滿足不同物料的篩分要求。

這種振動篩廣泛用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中無粘性的各種干式粉狀或顆粒狀物料的篩分、分級。多層篩網可選，可將同一物料同時篩分出3-7個顆粒等級，其優點包括篩分效率高、操作簡便、維護方便、占地面積小等。在工業生產中，多層直線振動篩是一種重要的篩分設備，為生產過程提供了可靠的篩分解決方案。

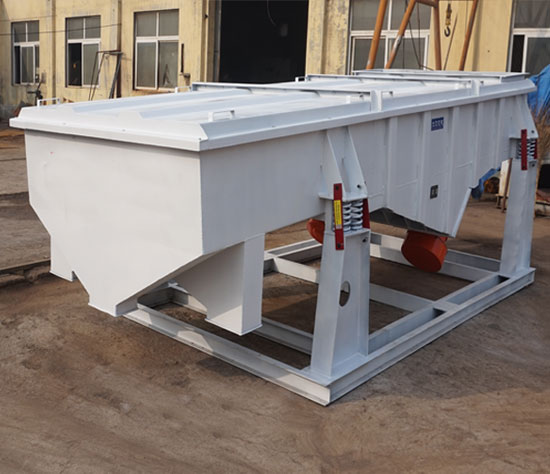

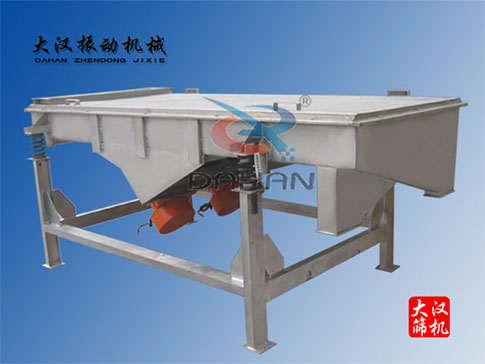

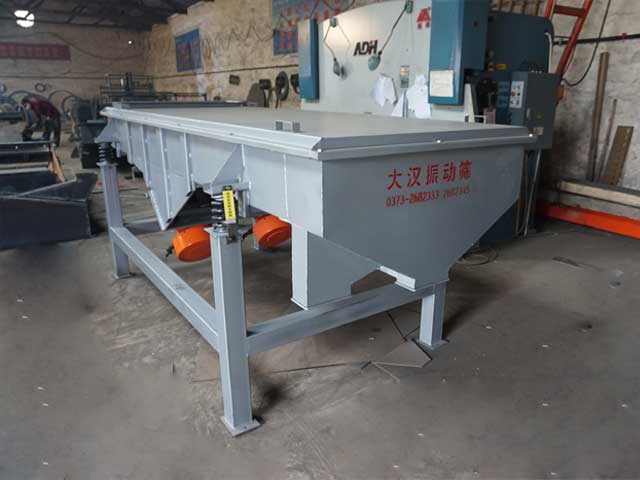

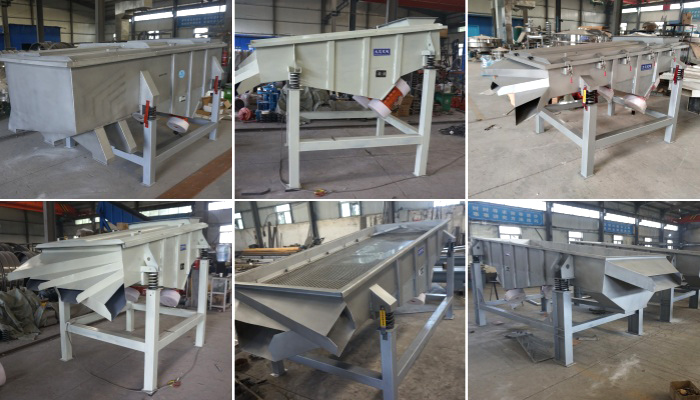

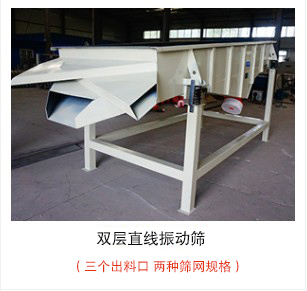

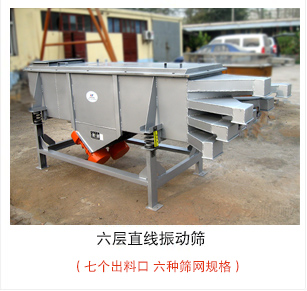

產品展示

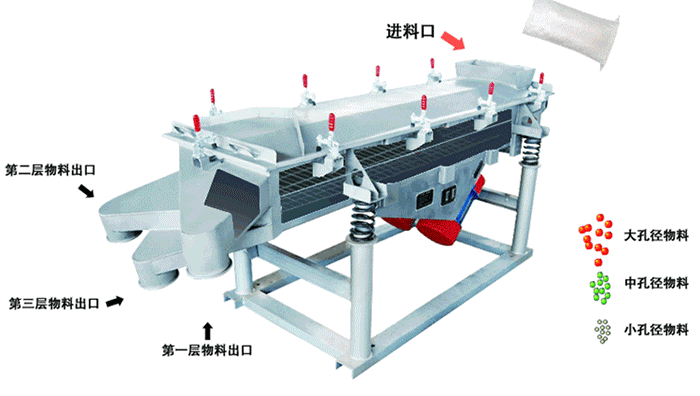

多層直線振動篩工作原理

多層直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.。多層直線振動篩型號有520-1030mm（寬x長），多層直線振動篩價格根據材質和型號大小、層數價格不同。

篩分效果

多層直線振動篩在篩分細料、粗料和成品方面具有相應的效果：

篩分細料

多層直線振動篩在篩分細料方面表現出色。通過高頻振動和多層篩網的組合，能夠有效地將細料從混合物中分離出來。細料在通過上層粗篩網后，被更下層的細篩網進一步篩分，從而得到粒度均勻的細料。

篩分粗料

對于粗料篩分，多層直線振動篩同樣具備顯著優勢。粗料在篩分過程中，首先被上層的大孔徑篩網截留，未通過的粗料被迅速分離出來。由于振動篩的振動頻率和振幅可以調節，確保了粗料快速通過篩網，避免了堵塞和積料現象。

成品篩分

成品篩分是多層直線振動篩的最終步驟，通過多層篩網的逐級篩分，使得物料根據粒度大小被分離到不同的層次，得到符合要求的成品。每層篩網都可以根據需要選擇不同的孔徑，確保最終成品的粒度精準。成品通過篩分后，可以直接進入包裝或進一步加工環節。

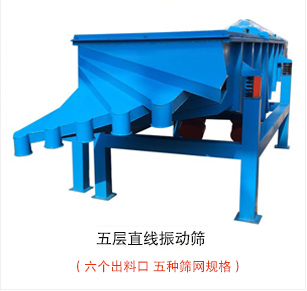

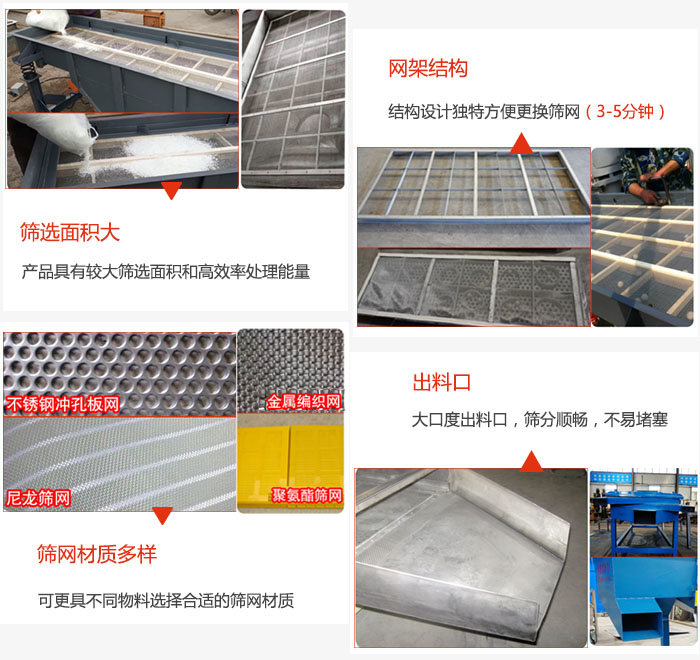

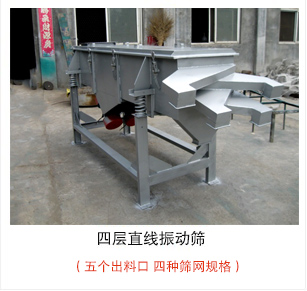

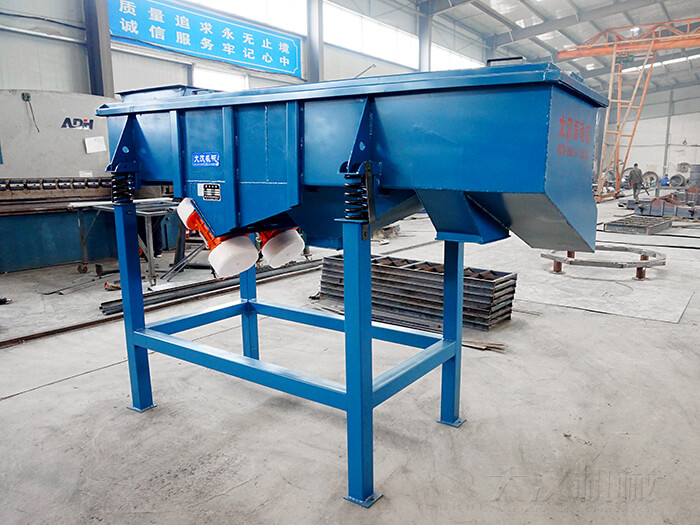

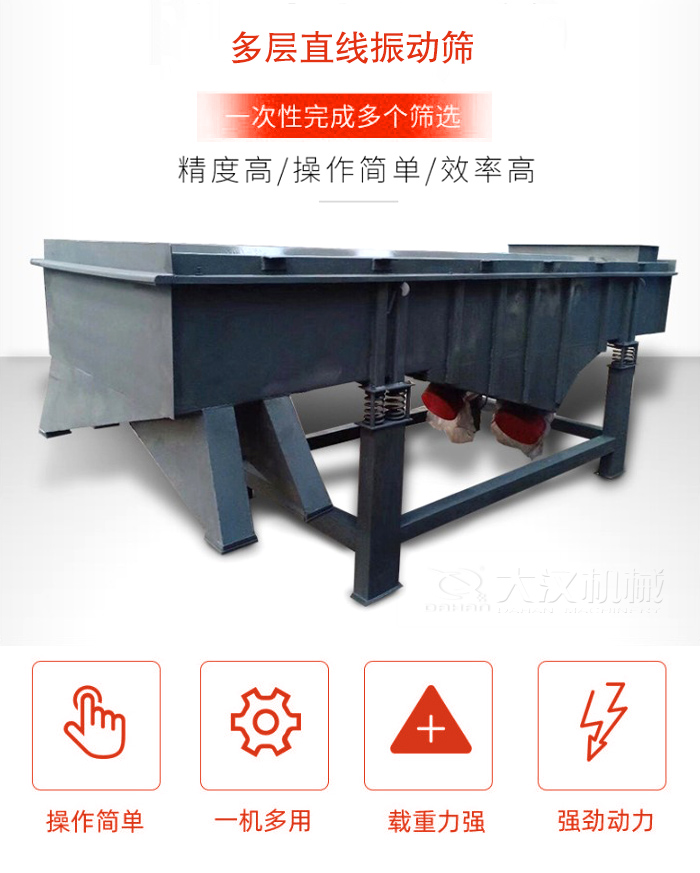

多層直線振動篩特點展示

多層直線振動篩篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

多層直線振動篩具有許多突出特點，以下是對其特點的詳細介紹：

篩分精度高: 多層直線振動篩采用多層篩網結構，能夠實現高精度的顆粒物料篩分，確保產品質量。

處理量大: 采用高效振動馬達驅動，能夠實現高效篩分，且具有較大的篩分面積，能夠處理大量的顆粒物料，提高生產效率。

結構簡單: 設備結構簡單緊湊，易于安裝和操作，減少維護成本和工作難度。

篩網使用壽命長: 篩網采用優質材料制成，耐磨耐用，使用壽命長，減少更換頻率。

密封性好: 設備采用有效的密封設計，無粉塵溢散，防止顆粒物料溢出，保持生產環境清潔。

維修方便: 設備結構簡單，維修和清潔方便快捷，減少維護時間，提高生產效率。

自動化作業: 多層直線振動篩可與流水線生產相結合，實現自動化作業，提高生產效率和生產線整體運行效率。

多層直線振動篩技術參數及結構

型    號	公稱尺寸(mm)	物料粒度(mm)	振次 (次/分)	篩面 傾角	篩面 傾角	層 數	功率(kw)
DZSF-1030	1000×3000	0.074--10	960	0°-7°	3—4.5	1--6	2×(0.4-1.5)

多層直線振動篩型號說明

D----------------------------------電機振動電機振動源

Z----------------------------------直線直線篩運轉軌跡

SF---------------------------------篩分機

1030-------------------------------篩面尺寸（1000mm寬x3000mm長）

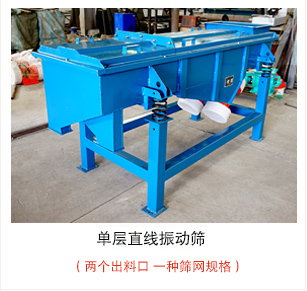

3----------------------------------一層(三層篩網四個出料口)

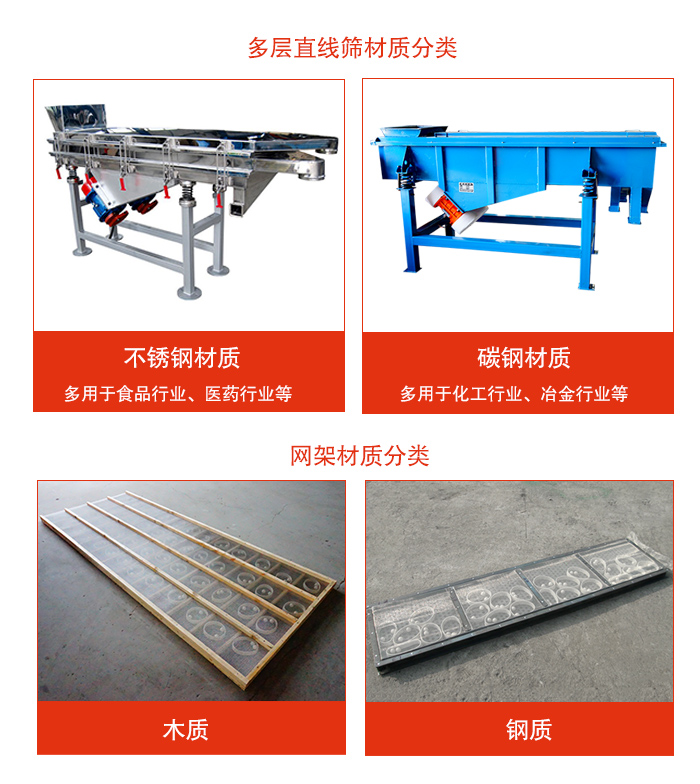

P---------------------------------（P碳鋼 S代表304不銹鋼）鋼板材質

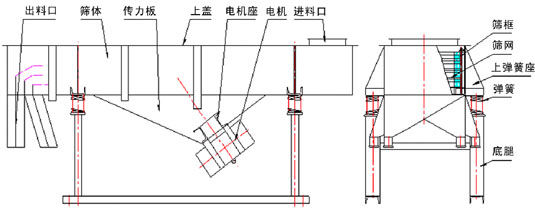

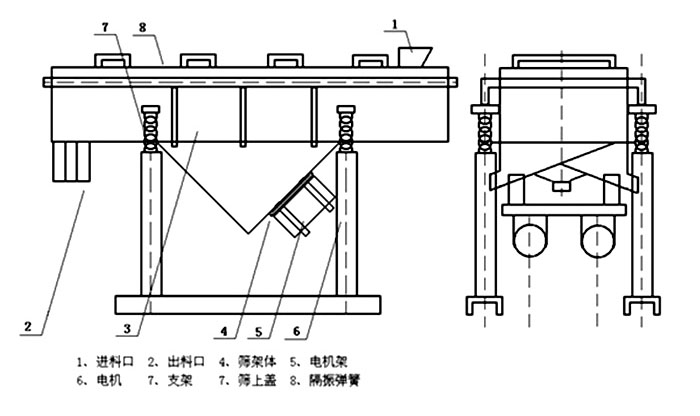

多層直線振動篩內部結構

多層直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

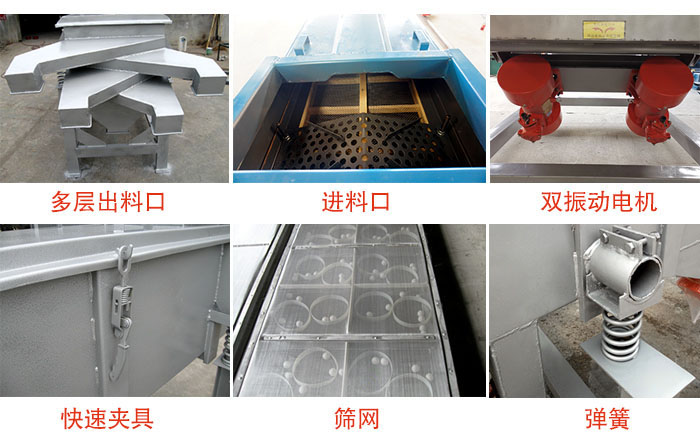

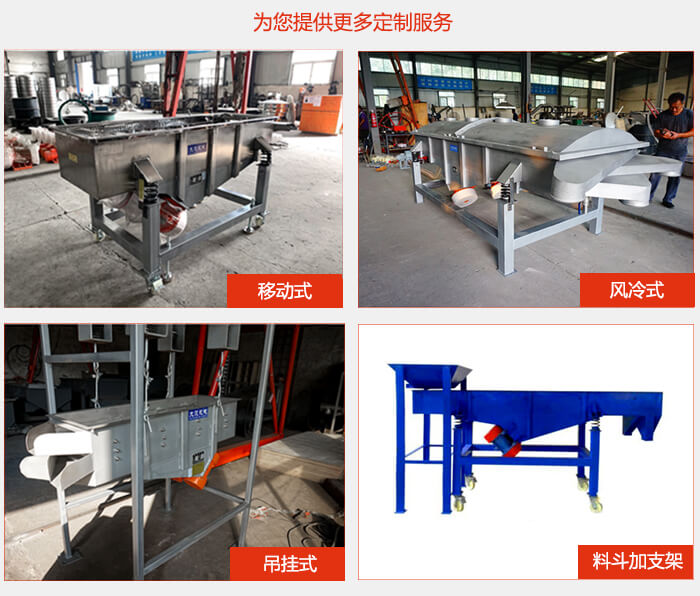

產品細節

多層直線振動篩應用行業

多層直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

化工行業：在化工行業中，多層直線振動篩常用于化工原料的篩分和分級，如顆粒狀化工產品、顏料、涂料原料等的篩分工作。

食品行業：在食品行業中，多層直線振動篩被廣泛應用于食品加工過程中，用于篩分食品原料、食品添加劑、調味料等，確保食品質量和安全。

塑料行業：多層直線振動篩在塑料行業中常用于塑料顆粒、塑料粉末等材料的篩分和去除雜質，保證塑料制品的質量。

醫藥行業：在醫藥行業中，多層直線振動篩常用于藥品原料的篩分、顆粒的分級等工作，確保藥品的質量和純度。

冶金行業：在冶金行業中，多層直線振動篩常用于礦石、金屬粉末等材料的篩分和分級，用于提取有用金屬和分離雜質。

建材行業：在建材行業中，多層直線振動篩常用于水泥、石灰、砂子等建筑材料的篩分和分級，用于生產建筑材料。

糧食行業：在糧食行業中，多層直線振動篩常用于谷物、豆類等糧食的篩分和去除雜質，保證糧食的質量和安全。

磨料行業：在磨料行業中，多層直線振動篩常用于磨料顆粒的篩分和分級，保證磨料的粒度和質量。

多層直線振動篩生產廠家

新鄉大漢多層直線振動篩是一家專業生產多層直線振動篩的制造商。新鄉大漢多層直線振動篩具有高篩分精度、大處理量、結構堅固耐用、低能耗、低噪音、長篩網使用壽命等優點。生產的多層直線振動篩廣泛應用于化工、食品、建材、冶金、醫藥等行業，能夠有效提高生產效率、優化產品質量。廠家提供多種直線振動篩類型，各種型號可供您挑選，滿足多種篩分需求，2-6層篩網可選，篩分效果好，能夠實現對細料、粗料和成品的高效篩分。此外，可根據客戶需求進行材質定制，新鄉大漢注重客戶體驗，提供全方位技術支持和售后服務，包括設備安裝、調試、維護及技術培訓，確保客戶在使用過程中無后顧之憂。

多層直線振動篩安裝調試

該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

多層直線振動篩安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到的篩分效果。

6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
